Ένα καλώδιο εκτυπωτή.

Κάποιες θηλυκές και αρσενικές ακιδοσειρές. Θα χρειασθείτε 16 αν η οθόνη σας έχει φωτισμό ή 14 στην αντίθετη περίπτωση.

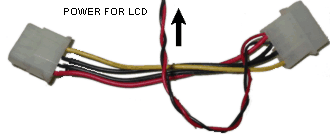

 Έναν διακλαδωτή για βύσμα τροφοδοσίας για υπολογιστή το οποίο να έχει επιπλέον καλώδια στο κόκκινο (+5) και στην γείωση (GND) τα οποία θα αναλάβουν να τροφοδοτήσουν την LCD.

Επίσης θα χρειασθείτε εργαλεία κόλλησης, κοφτάκια κλπ.. αλλά αφού είστε ήδη εδώ το ποιο πιθανό είναι να τα έχετε ήδη.

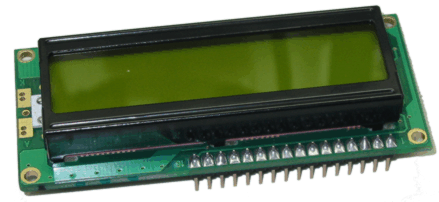

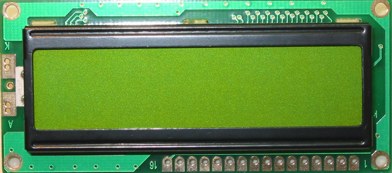

Αυτή είναι η μπροστινή όψη της οθόνης. Φαίνονται καθαρά τα 16 pin. Επίσης φαίνονται και δύο άλλες επαφές K και A οι οποίες είναι για να την τροφοδότηση του φωτισμού από ξεχωριστή πηγή. Εμείς δεν θα τα χρησιμοποιήσουμε καθόλου.

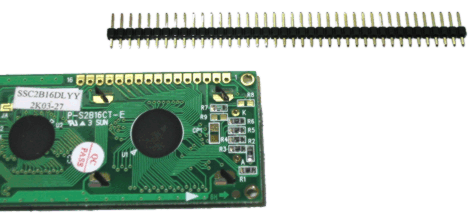

Πάρτε τα αρσενικά πιν.

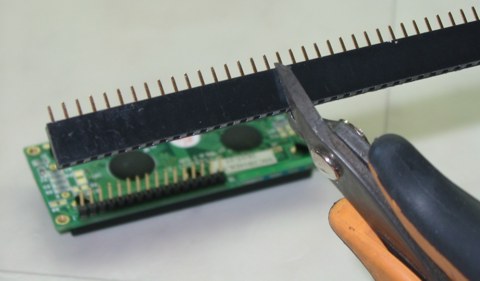

Τώρα πάρτε τις θηλυκές ακίδες και κόψτε τον ίδιο αριθμό όπως και προηγουμένος.

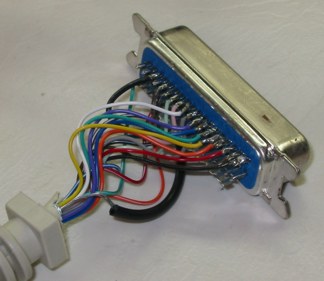

Πάρτε το καλώδιο του εκτυπωτή και από την πλευρά που συνδέεται με τον εκτυπωτή βγάλτε το καπάκι. Πρέπει να είναι όπως φαίνεται στο διπλανό σχήμα.

Χρησιμοποιήστε δύο καλώδια που δεν χρειάζονται για κάποια σύνδεση για να είναι αυτά που θα μεταφέρουν τις ακίδες τροφοδοσίας από το LCD στην άλλη άκρη του καλωδίου που θα συνδεθεί στην παράλληλη θύρα.

Χρησιμοποιήστε το διπλανό διάγραμμα για να κάνετε τις συνδέσεις πάνω στις θηλυκές ακίδες ώστε όταν αυτές μπούνε πάνω στην LCD να είναι σωστές οι συνδέσεις.

Καλή Επιτυχία

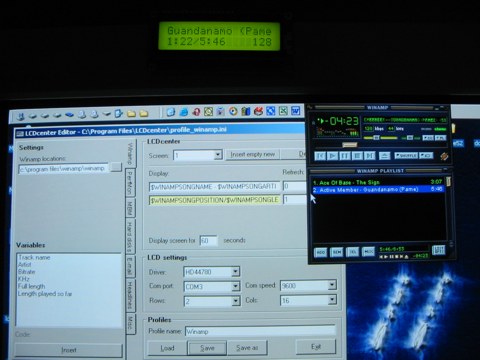

Ακολουθεί μία φωτογραφία που δείχνει την οθόνη εν ώρα λειτουργίας.

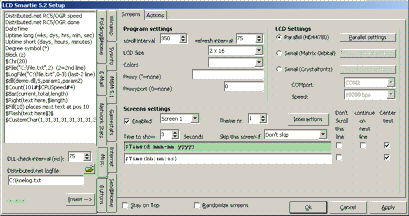

Έχετε δύο επιλογές για τα προγράμματα που θα χρησιμοποιήσετε. Το πρώτο είναι το LCD Smartie το οποίο μπορείτε να κατεβάσετε από εδώ. Περισσότερες πληροφορίες μπορείτε να βρείτε στο site του προγραμματιστή του προγράμματος.

Αυτό το πρόγραμμα έχει πολλές δυνατότητες. Μια από αυτές είναι το να δείχνει στην οθόνη το όνομα του τραγουδιού που παίζει το Winamp και μια άλλη είναι να δείχνει ειδήσεις από το site του C



NN. Δεν έχετε παρά να το κατεβάσετε να θα ανακαλύψετε τις δυνατότητές του.

Αφού κάνετε έναν έλεγχο την οθόνη συνδέστε την στον υπολογιστή. Αυτό που θα δείτε για πρώτη φορά αν έχουν πάει όλα καλά θα είναι αυτό που φαίνεται στην διπλανή εικόνα.

Τώρα συνδέστε τα καλώδια αυτά με τα καλώδια του διακλαδωτή που είπαμε στην αρχή όπως φαίνεται στο σχήμα προσέχοντας την πολικότητα. Η τροφοδοσία θα είναι από το μαύρο και το κόκκινο καλώδιο που δίνουν 5V.

Κάντε μια μικρή τρύπα στην μια πλευρά της θήκης και περάστε από εκεί το καλώδιο τροφοδοσίας.

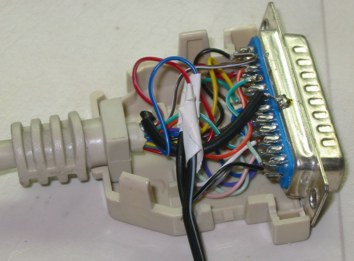

Τα καλώδια που επιλέξατε να είναι αυτά που θα τροφοδοτήσουν την LCD αποσυνδέστε τα από το βύσμα της παράλληλης και συνδέστε στα άκρα τους ένα καλώδιο που θα συνδεθεί τελικά στην τροφοδοσία.

Εάν θέλετε μπορείτε να χρησιμοποιήσετε λίγο θερμοσυστελόμενο πλαστικό για να τα πιάσετε όλα μαζί.

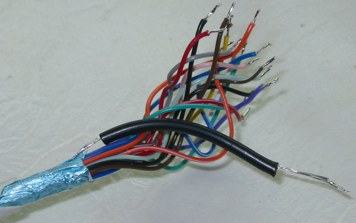

Αποκολλείστε τα καλώδια.

Μαρκάρετε την ακίδα που θα θεωρήστε ότι είναι η νούμερο 1.

Πρέπει να εφαρμόζουν στις αντίστοιχες αρσενικές ακίδες όπως φαίνεται στο σχήμα.

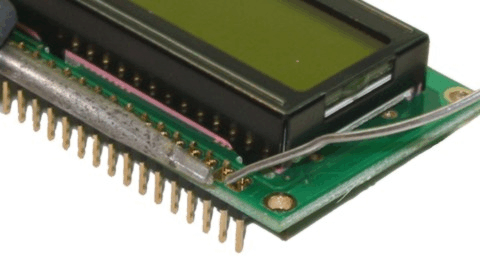

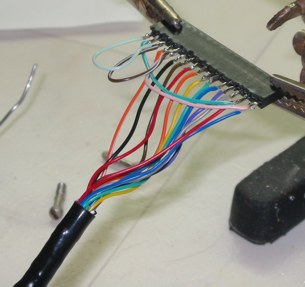

Εδώ φαίνονται όλες οι επαφές σωστά κολλημένες.

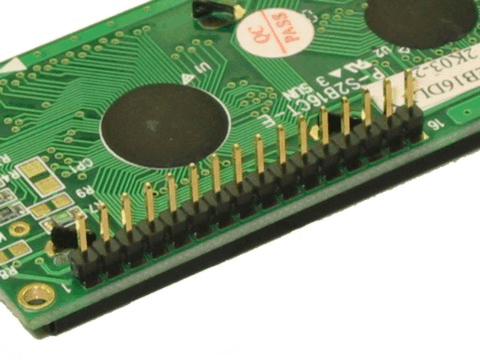

Τοποθετήστε τα από την πίσω πλευρά της οθόνης όπως φαίνεται στο σχήμα.

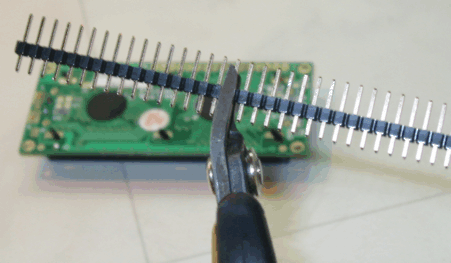

 Κόψτε 16 ή 14 από αυτά ανάλογα με το αν η οθόνη σας έχει φωτισμό ή όχι.

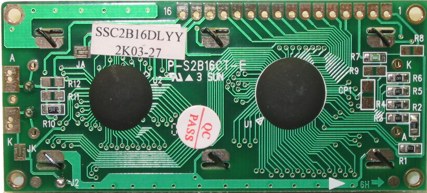

Αυτή είναι η πίσω πλευρά της οθόνης. Τα δύο μαύρα κουκλάκια που βλέπετε είναι τα δύο chip ελέγχου της οθόνης. Επίσης φαίνονται και τα πιν που είπαμε παραπάνω.

Βγάλτε την LCD από το σακουλάκι, και επεξεργασθείτε την οπτικά.

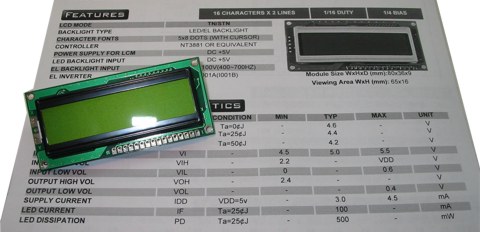

Φυσικά μια οθόνη LCD την οποία θα βρείτε σε οποιοδήποτε κατάστημα με ηλεκτρονικά εξαρτήματα. Η διπλανή που βλέπετε είναι μια οθόνη 2x16 και έχει σαν controller το HD44780 ή κάποιο συμβατό του. Επίσης έχει και backlight (οπίσθιο φωτισμό). Ο αριθμός μοντέλου είναι SSC2B16DLYY. Όπως μπορείτε να δείτε στην εικόνα κόστισε 14.5 Ευρώ.
